注意事項：
同時通電時，由于電纜的長度，將產生電壓下降。
請確定線圈的電壓下降在額定電壓的10%以內。
+com公用正極。
（單電控的場合蓋子側）從左按順序設定。
廣泛運用于FA元件和OA元件。特別是25P型是計算機通訊
機能采用的RS232C規格的接插件。
PLC輸出元件的信號配列有必要與閥側的信號配列相一致。
配線方式T30?T31的接插件針腳配列（例）
另外，集成的連數是面對b側線圈側
使用T30·T31配線方式的接插件通常稱之為D-Sub接插件。
使用的電源是直流24V，12V專用電源。

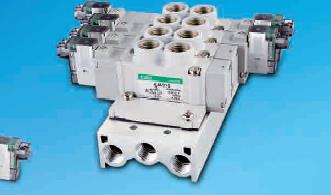

技術參數：
保護等級：IP65（DIN40050）；
激磁時間：0.05秒以下；
口徑選擇范圍：PT1/8、PT1/4；
工作介質：空氣；
動作方式：內部先導式；
接電型式：直接出線式或端子式；
潤滑：不需要；
使用壓力：0.15～0.8MPa；
較大耐壓力：1.2MPa；
較高動作頻率：5次/秒；
標準電壓：DC12V/DC24V/AC24V/AC110V/AC220V/AC380V；
工作溫度：-5～60℃；
工作原理：
通過控制閥體的移動來開啟或關閉不同的排油孔，
活塞又帶動活塞桿，活塞桿帶動機械裝置。
而進油孔是常開的，液壓油就會進入不同的排油管，
然后通過油的壓力來推動油缸的活塞，
這樣通過控制電磁鐵的電流通斷就控制了機械運動。
電磁閥里有密閉的腔，在不同位置開有通孔，
每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，
哪面的磁鐵線圈通電閥體就會被吸引到哪邊，
