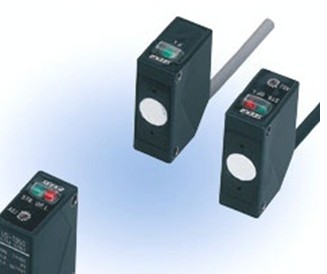

日本神視激光傳感器產品介紹，LS-H92

材質及說明

使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：－20～＋70℃

使用環境濕度 35～85％RH，存儲時：35～85％RH

使用環境照明度 白熾燈：受光面照明度3,000lx以下

耐電壓 AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動 頻率10～500Hz 雙振幅1.5mm(MAX.10G) X,Y和Z方向各2小時

耐沖擊 加速度100m/s2(約10G)　X,Y和Z方向各3次

材質 外殼：PBT(安裝部：PEI)、透鏡罩：丙烯

電纜 0.1mm2 單芯平行雙線屏蔽電纜，長2m(帶放大器連接器)(注4)

重量 本體重量：約30g

包裝重量：約40g 本體重量：約30g

包裝重量：約45g

附件 RF-230(反射鏡)：1個

警告標簽：1套(根據標準要求，同時隨附日語、英語和漢語各一張。) RF-230(反射鏡)：1個

警告標簽：1套(根據標準要求，同時隨附日語、英語和漢語各一張。) RF-230(反射鏡)：1個

說明標簽：1套(根據標準要求，同時隨附日語、漢語各一張。)

(注1)：無時的測量條件為使用環境溫度＝+23℃。

(注2)：依據FDA標準的Laser Notice No.50 (2007.6.24)規定，以FDA規則(21 CFR 1040.10及1040.11)為準。

(注3)：檢測距離為相對于反射鏡RF-330[LS-H92(F)為RF-230]的數值。另外，檢測距離表示反射鏡的可設范圍。亦可在0.1m[LS-H92(F)為0.2m]以下的距離檢測物體。

同軸型回歸反射型在近距離檢測理論上的鏡面體或光線容易擴散的物體時，可能會因發生偏光的光線不穩定而導致無法檢測。

此時請采取以下措施。

措施

·利用放大器的M.G.S.功能降受光靈敏度值。

·變更反應時間。

·使檢測頭遠離檢測物體。

(注4)：電纜不可延長。

技術指導

種類 擴散反射型

長檢測距離光點反射型 長檢測距離

線性反射型

能 保護構造 IP40(IEC)

使用環境溫度 －10～＋55℃(注意不可結露、結冰)，存儲時：－20～＋70℃

使用環境濕度 35～85％RH，存儲時：35～85％RH

使用環境照明度 白熾燈：受光面照明度3,000lx以下

耐電壓 AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動 頻率10～500Hz 雙振幅1.5mm(MAX.10G) X,Y和Z方向各2小時

耐沖擊 加速度100m/s2(約10G)　X,Y和Z方向各3次

JIS/IEC/GB

適用類型 紅色半導體激光

2級(JIS/IEC/GB)

較大輸出：3mW

投光波峰波長：655nm 紅色半導體激光

1級(JIS/IEC/GB)

較大輸出：1mW

投光波峰波長：655nm 紅色半導體激光

2級(JIS/IEC/GB)

較大輸出：3mW

投光波峰波長：655nm

FDA/IEC/JIS

適用類型

(注2) 紅色半導體激光

2級(JIS/IEC/GB)

較大輸出：3mW

投光波峰波長：655nm 紅色半導體激光

1級(JIS/IEC/GB)

較大輸出：1mW

投光波峰波長：655nm 紅色半導體激光

2級(JIS/IEC/GB)

較大輸出：3mW

投光波峰波長：655nm

材質 外殼：PBT(安裝部：PEI)、透鏡罩：丙烯

電纜 0.1mm2 單芯平行雙線屏蔽電纜，長2m(帶放大器連接器)(注4)

重量 本體重量：約30g

包裝重量：約40g 本體重量：約35g

包裝重量：約45g

附件 警告標簽：1套

(根據標準要求，同時隨附日語、英語和漢語各一張。) 說明標簽：1套

(根據標準要求，同時隨附日語、漢語各一張。) LS-MR1(線性反射用透鏡附件) ：1個

警告標簽：1套(根據標準要求，同時隨附日語、英語和漢語各一張。)

(注1)：無時的測量條件為使用環境溫度＝+23℃。

(注2)：依據FDA標準的Laser Notice No.50 (2007.6.24)規定，以FDA規則(21 CFR 1040.10及1040.11)為準。

(注3)：LS-H22(F)是長檢測距離光點反射型LS-H21(F)和線性反射用透鏡附件LS-MR1的成套型號。實際的產品型號為LS-H21(F)。

(注4)：電纜不可延長。

種類 連接器型 電纜型

  帶上位通信功能

型

號 NPN輸出 LS-401 LS-403 LS-401-C2

PNP輸出 LS-401P - LS-401P-C2

電源電壓 12～24V DC±10％　脈動P-P10％以下

功耗 通常工作時：950mW以下(電源電壓24V時，消耗電流40mA以下)，ECO模式下：780mW以下(電源電壓24V時，消耗電流33mA以下)

輸出

(輸出1、輸出2) <NPN輸出型>

NPN開路集電極晶體管

?較大流入電流：100mA(LS-403為50mA)(注2)

?·外加電壓：30V DC以下(輸出和0V之間)

?剩余電壓：1.5V以下[流入電流為100mA(LS-403為50mA)(注2)]

<PNP輸出型>

PNP開路集電極晶體管

?較大源電流：100mA(注2)

?外加電壓：30V DC以下(輸出和+V之間)

?剩余電壓：1.5V以下[源電流為100mA(注2)]

輸出動作 可用突出開關選擇入光時ON/非入光時ON短

短路保護 配備

反應時間 80μs以下(H-SP)、150μs以下(FAST)、500μs以下(STD)、4ms以下(U-LG)　可用突出開關選擇

外部輸入

(投光停止

全自動教導/限定教導) - <NPN輸出型>

NPN無觸點輸入

維護手冊

?信號條件：High … +5V～+V或斷開

 Low … 0～+2V(源電流0.5mA以下)

?輸入阻抗：約10kΩ

?信號條件：High … ＋4V～＋V(流入電流3mA以下)

Low … 0～＋0.6V或斷開

?輸入阻抗：約10kΩ

工作狀態指示燈 橙色LED(輸出1、2 ON時亮起)

激光投光指示燈 綠色LED(激光投光時亮起)

Select指示燈 黃色LED(選擇輸出1、2時亮起)

MODE指示燈 RUN ：綠色LED、TEACH·L/D·TIMER·CUST·PRO ：黃色LED

數字顯示 4位(綠色)+4位(紅色) LED顯示

靈敏度設定方法 通常模式：2點教導/限定教導/全自動教導/手動調節

窗口對比模式：教導(1點、2點、3點)/手動調節

應差模式：教導(1點、2點、3點)/手動調節

微分模式：LS-401□為5步設定，LS-403為8步設定

設定靈敏度微調功能 配備

定時器功能 配備有可變接通延遲定時器/斷開延遲定時器/ONE SHOT定時器　有效/無效切換式

 定時器時間 約1?9,999ms 約0.5ms、1?9,999ms 約1?9,999ms

自動防干擾功能 裝備[多可貼近安裝4臺檢測頭(但是LS-401□在H-SP模式下無效，LS-403在H-SP模式下多可安裝2臺檢測頭)]

使用環境溫度 -10～＋55℃(4～7臺貼近安裝時：-10～+50℃、8～16臺貼近安裝時：-10～＋45℃)(注意不可結露、結冰)、存儲時：-20

使用環境濕度 35～85％RH，存儲時：35～85％RH

耐電壓 AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動 頻率10～150Hz　雙振幅0.75mm　X,Y和Z方向各2小時

耐沖擊 加速度98m/s2(約10G)　X,Y和Z方向各5次

材質 本體外殼：耐熱ABS，外罩：聚碳酸酯，按鈕開關：丙烯，突出開關：ABS

電纜 - (注4) 0.15mm2 5芯橡皮電纜，長2m

電纜延長 0.3mm2 以上的電纜全長可延長至100m

重量 本體重量：約15g，包裝重量：約20g 本體重量：約65g，包裝重量：約75g

(注1)：無時的測量條件為使用環境溫度=+23℃。

(注2)：串聯連接5～8個LS-401(P)時為50mA，串聯連接9～16個時為25mA。

(注3)：串聯連接5～16個LS-403時為25mA。

(注4)： 連接器型不附帶電纜。請務必另行購買ONE SHOT電纜。

將LS-403連接至CC-Link對應通信單元SC-GU2-C時，請購買無線連接器。

母電纜(4芯)：CN-74-C1(電纜長1m)、CN-74-C2(電纜長2m)、CN-74-C5(電纜長5m)

子電纜(2芯)：CN-72-C1(電纜長1m)、CN-72-C2(電纜長2m)、CN-72-C5(電纜長5m)

無線連接器：CN-70
