應對不同材質、曲面均能游刃有余

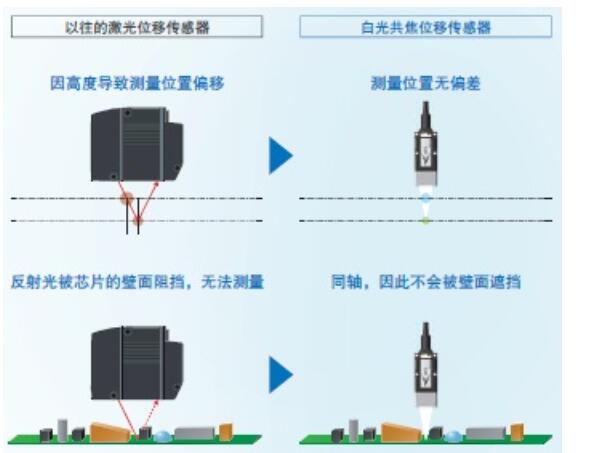

---測定點無偏差

以往的激光位移傳感器的測量點和光點尺寸會隨高度而變，因此受到撓度及傾斜的影響，可能會無法準確測量目標位置。ZW-7000/5000系列白光共焦位移傳感器在測量范圍內的任意位置均能通過同一個測量點進行準確測量。

---可實現狹窄空間和墻邊的測量

以往的激光位移傳感器在測量細小管道的深處及微小凹陷部的高度時，反射光會被壁面遮擋，需要每次調整傳感器和工件的方向。ZW-7000/5000系列白光共焦位移傳感器的照射光與反射光相對于工件同軸，因此與安裝方向無關，可對狹窄空間及微小的工件進行測量。

?測量條件的設定/查看

?測量值的獲取

?受光波形的獲取

?記錄控制

重要參數：

測定中心距離10mm20mm30mm10mm20mm30mm

測量范圍±0.5mm *1±1mm *1±2mm *1±0.5mm±1mm±2mm

靜止分辨率 *20.004μm0.008μm0.016μm0.004μm0.008μm0.016μm

線性度 *3±0.45μm±0.9μm±2.0μm±0.45μm±0.9μm±2.0μm

光點直徑

(測量范圍內整區) *4φ50μmφ70μmφ100μmφ9μmφ13μmφ18μm

測量周期 *520μs～400μs80μs～1600μs

使用環境照度物體表面照度30000Lx以下：白熾燈

環境溫度范圍工作時：0～+50℃、保存時：-15～+60℃

(不結冰、不凝露)

環境濕度范圍工作時/保存時：35～85%(不凝露)

保護構造IP40(IEC60529)

振動(耐久)10～150Hz(單振幅0.35mm)、 X/Y/Z各方向 80分鐘

沖擊(耐久)150m/s2、6個方向、各3次(上下、左右、前后)

溫度特性 *60.6μm/℃1.1μm/℃1.8μm/℃0.6μm/℃1.1μm/℃1.8μm/℃

LED的安全性風險組3(IEC62471)

材質箱體：鋁壓鑄

光纜包層部：PVC

校準ROM：PC

光纜長度0.3m、2m(耐彎曲電纜)

光纜小彎曲半徑20mm

絕緣電阻(校準ROM)外殼與所有端子間：20MΩ(250V兆歐表)

耐壓(校準ROM)外殼與所有端子間：AC1000V、50/60Hz、1分鐘

重量光纜長度0.3m　約170g

光纜長度2m　約180g

附件校準ROM固定用螺釘(M2)、

吊帶(2個)、

使用說明書、

使用注意事項校準ROM固定用螺釘(M2)、

吊帶(1個)、

使用注意事項：

*1.測量范圍在測量周期為28μs以上時

*2.在測量中心距離對本公司標準鏡面對象物體進行平均次數16384次測量時的實效值

與出口貿易管理法規對應控制器(ZW-7000T/5000T)連接時，無論傳感頭和設定條件如何，小分辨率都為0.25μm。

*3.設定本公司標準對象物體的材質：相對于鏡面測量時的直線的誤差

*4.以測量波長的峰值光強度的1/e2(13.5%)定義的實效值

*5.連接了5m以上的延長用光纖電纜時，測量周期(曝光時間)的設定范圍會發生變化。

*6. 用鋁夾具固定傳感頭和對象物體之間，在相同溫度環境下設置傳感頭和控制器時的測量中心距離的測量值變化量

型號：

XS6W-6LSZH8SS30CM-Y

XS6W-6LSZH8SS50CM-Y

XS6W-6LSZH8SS100CM-Y

XS6W-6LSZH8SS200CM-Y

XS6W-6LSZH8SS300CM-Y

XS6W-6LSZH8SS500CM-Y

XS5W-T421-AMD-K

XS5W-T421-BMD-K

XS5W-T421-CMD-K

XS5W-T421-DMD-K

XS5W-T421-GMD-K

XS5W-T421-JMD-K

XS5W-T421-AMC-K

XS5W-T421-BMC-K

XS5W-T421-CMC-K

XS5W-T421-DMC-K

XS5W-T421-GMC-K

XS5W-T421-JMC-K

XS5W-T422-AMC-K

XS5W-T422-BMC-K

XS5W-T422-CMC-K

XS5W-T422-DMC-K

XS5W-T422-GMC-K

XS5W-T422-JMC-K
