?出廠時設定為執行器的規格（執行器和控制器配套銷售）。

?有簡單設定的簡易模式與詳細設定的普通模式。

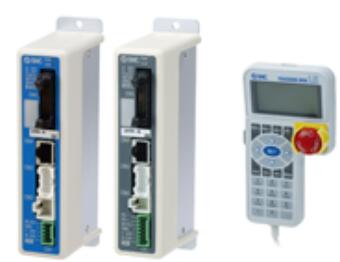

?示教盒、控制器設定軟件。

安裝方法：

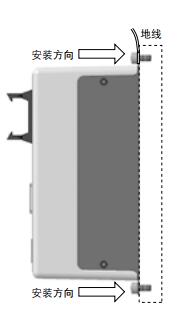

a) 螺釘安裝(LEC□6□□-□)

(使用2個M4螺釘安裝的場合)

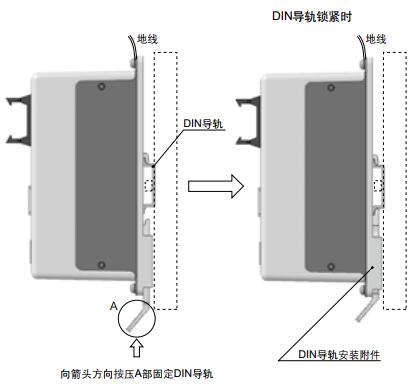

b) DIN導軌安裝(LEC□6□□D-□)

(使用DIN導軌安裝的場合)

qEMC的適合性實驗是將電動執行器LEF系列

與控制器LEC系列組合進行的。

EMC會由于組裝了電動執行器的客戶端裝

置、控制盤的構成或其他電氣元件的配置、

配線關系而變化，所以不能客戶端裝置

于使用時設置環境的適合性。由此，需要您

對終機械、裝置的整體進行EMC的適合性

確認。

wLECA6系列(伺服電機控制器)，實施了與電

噪聲過濾組件(LEC-NFA)組裝后的確認試

驗。

關于電噪聲過濾組件請參見P.559。關于設

置方面請參見LECA的使用說明書。

【關于UL對應品】

對應UL的場合，組合的直流電源應使用遵行

UL1310 class2的電源單元。

訂購LE系列帶控制器型號的場合，無需訂購本控制器。

注1) 控制器輸入用DC電源，請使用防止突入電流規格以外的電源。對應U

的場合，組合的直流電源請使用遵行UL1310 class2的電源單元。

注2) 關于消耗功率會由各執行器的不同而不同。請確認執行器規格。

注3) 對應斷電鎖緊型。

控制對象電機 步進電機(帶編碼器 DC24V) 伺服電機(DC24V)

電源規格注1) 電源電壓 ：DC24V±10%注2)

【含電機動力電源、控制電源、停止、鎖緊解除】

電源電壓 ：DC24V±10%注2)

【含電機動力電源、控制電源、停止、鎖緊解除】

并聯輸入 輸入點數11點(光耦合器絕緣)

并聯輸出 輸出點數13點(光耦合器絕緣)

控制對象編碼器 相對增量A／B相(800脈沖／圈) 相對增量A／B(800脈沖／圈)／Z相

串行通信 RS485(Modbus協議規格)

存儲器 EEPROM

LED顯示部 LED(綠／紅)各1個

鎖緊控制 有鎖緊解除端子注3)

電纜長[m] I/O電纜 ：5以下　執行器電纜 ：20以下

冷卻方式 自然風冷

使用溫度范圍[℃] 0~40(未結冰)

使用濕度范圍[%RH] 90以下(未結露)

保存溫度范圍[℃] -10~60(未結冰)

保存濕度范圍[%RH] 90以下(未結露)

絕緣電阻[MΩ] 外殼-SG端子間　50(DC500V)

質量[g] 150(螺釘安裝型) 170(DIN導軌安裝型)
