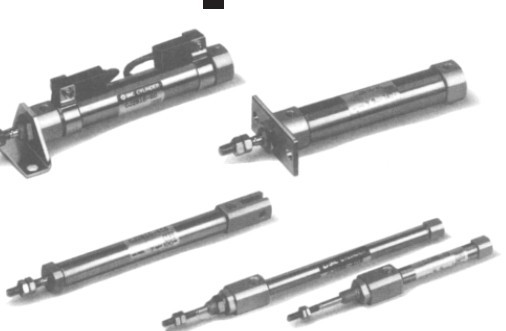

現貨老款型號CDM2B20-25，日本SMC標準型氣缸/單桿雙作用

企業QQ:2880626084

手機；15308039094（微信）

電話：028-84634436-8005

郵箱:15308039094@163.com

聯系人;馮嬌

網址：http://www.shan-rong.net/

基本結構：

1、缸筒

氣缸缸筒的內徑尺寸代表了氣缸輸出力的大小。活塞如果想要在缸筒內做平穩的往復運動，缸筒的內表面的表面平整度應該就要起碼達到Ra0.8um。

對于鋼管缸筒，其內表面還應該鍍一層硬鉻，用來減小摩擦阻力與磨損程度，并且能夠防止內部銹蝕。

缸筒的材質除了應用高碳鋼管之外，還可以應用高強度鋁合金于黃銅合金。

有些小型氣缸是使用不銹鋼管材料的。附帶D系列磁性開關的SMC氣缸或者在耐銹蝕環境中使用的氣缸，

其缸筒應該使用不銹鋼、鋁合金或黃銅等材質，這樣的材質防銹效果較好。

2、活塞

SMC標準氣缸CM2系列的氣缸活塞上采用組合密封圈實現雙向密封，活塞與活塞桿用壓鉚鏈接，不用螺母。

其端蓋上設有進排氣通口，有些型號的氣缸還在端蓋內設有緩沖裝置

特點：

●使用薄型、輕量、抗外部沖擊的管子

●比以往CM系列的使用壽命長1.5倍

●帶磁性開關 (CDM2系列: CDM2、CDM2W、CDM2K、CDM2KW、CDM2R、CDM2RK、CDM2Q、CDM2□□P、CDBM2)

內置磁環 D 內置磁環

形式 - 氣壓式

安裝形式 B 基本型

缸徑 20 缸徑 20mm

通口螺紋的種類 - Rc

氣缸行程 25 氣缸行程 25mm

氣缸追記號 - 無防護套,橡膠緩沖

雙行程標記 - 行程標記

氣缸行程2 - 無氣缸行程2

氣缸追記號2 - 無防護套,橡膠緩沖

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

磁性開關安裝件 - 無

訂制規格 - 標準
