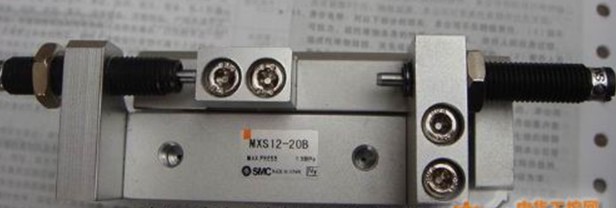

日本SMC滑臺氣缸，技術指導
1）橡膠緩沖器······聚氨酯橡膠用于防止金屬對金屬
活塞和活塞之間的接觸
覆蓋。
2）氣墊············排氣側的空氣被壓縮
在中風結束之前，它的
反作用力吸收動能
負載，從而使活塞停止
悄悄。
允許力矩多提高了兩倍。
?采用高剛性直線導軌。
各允許力矩許均得到提高。
?高剛性直線導軌和活塞部的改良使質量減小。
質量減小19％（?20-10行程）。
?可從3個方向配管。
如果特別需要高速運轉，
負載率必須進一步降。 （在圖中，它是可能的
選擇0.4,0.3,0.2或更的負載率。）
w確定工作壓力。
通常，將調節器設置為源氣壓的85％。 （在里面
圖表，可能在0.2 MPa和0.8 MPa之間選擇。）
e確定使用氣缸力的方向。
注）如果相同的載荷同時用于推動和拉動a
水平操作，將方向設置為縮回側。
?當提供外部塞子（減震器等）時
吸收沖擊力，選擇足夠吸收的塞子
容量。
w使用沒有塞子的氣缸停止活塞：
在圖（3）至（10）中驗證墊子的吸收能力
封閉在圓筒中。
?如果對活塞桿施加橫向載荷：
在圖（11）至（19）中驗證橫向負載是否在a
允許范圍。
w使用行程較長的氣缸時，如果有屈曲
力作用在活塞桿或缸筒上，驗證
表格中風或操作壓力是否在a
安全范圍。
日本SMC滑臺氣缸，技術指導
